急重症超声的产品应用介绍

急重症超声亮点介绍：

1. 优质基础图像

图像清晰‌：提供高分辨率、高穿透优异图像，满足急重症卧床病患诊疗，帮助临床医生清晰地看到病灶。

‌‌图像处理能力‌：优质的图像处理功能可以帮助医生更好地分析病情，使医生能够更准确地判断病情。

2. 操作流程简易

‌一键式操作‌：在急重症临床环境中，时间就是生命，具备一键式操作功能，以便医生能够快速上手并使用。

用户友好界面‌：中文操作界面简洁明了，减少医生的操作负担，快速启动与响应‌，以便在紧急情况下能够迅速投入使用。

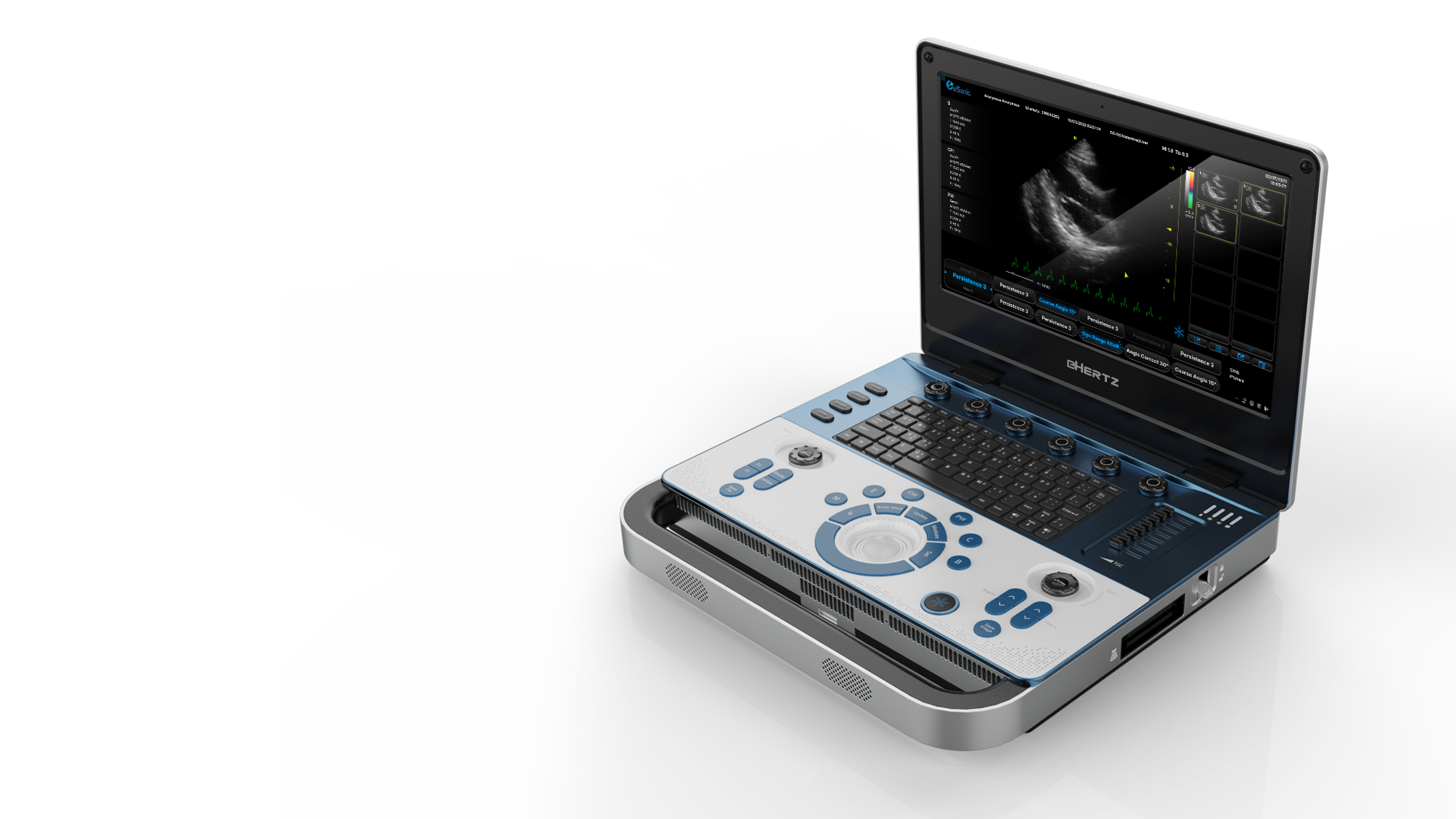

3. 机型小巧可移动

‌便携式设计‌：急重症患者需要随时转移或进行紧急救治，具备小巧便携的设计，以便医生能够随时携带并使用。

移动性增强‌：配备顺滑万向轮或手柄等移动辅助装置，以便医生能够轻松地将设备移动到需要的位置。

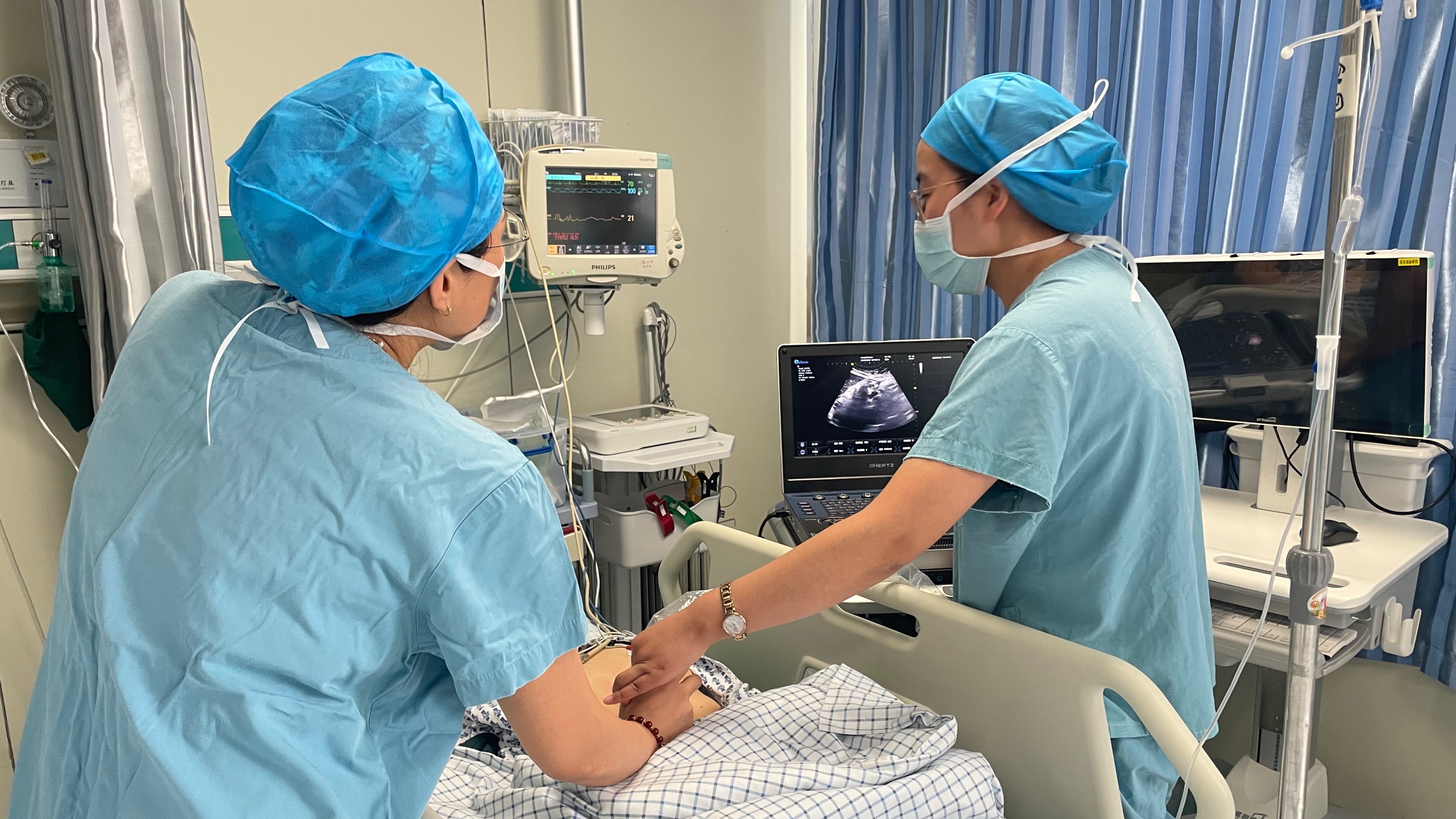

场景应用：小身材，多场景、多用途

急重症超声心动图用于心脏病诊断的适应症

先心病：ASD、VSD、 F4 、AS、PS等；心内膜垫缺损、大动脉转位、左/右心发育不良等。瓣膜病：风心病、老年退化性心脏病.  SIE。心包疾病：积液（PE）、肿瘤、填塞等。

心肌疾病：扩张型、肥厚型、限制型和特发型等。大血管疾病：主动脉夹层、缩窄、动脉瘤等。冠状动脉疾病：冠心病、川崎病、畸形。其他：外伤、异物等

临床病例（一）

女性，68岁，临床诊断：冠心病

超声表现：左房大，左室壁运动幅度明显减低，以室间隔较明显；心包腔内见无回声区，右室前壁8mm，左室侧壁10mm。

冠心病、心包积液

临床病例（二）

男性，82岁，临床诊断：风心病 房颤

超声表现：左房大，二尖瓣增厚、回声增强、运动僵硬；CDFI显示二尖瓣、三尖瓣、主动脉瓣返流信号。

风心瓣膜病，二、三尖瓣关闭不全

临床病例（三）

二尖瓣病变，脱垂？三叶？

临床病例（四）

男性，6岁，临床诊断：先心病 室间隔缺损

超声表现：室间隔膜周部可见回声中断；CDFI显示左向右过隔血流信号。

室缺（膜周）

临床病例（五）

男性，7岁，临床诊断：肺动脉高压

超声表现：右室壁增厚约15mm，房间隔卵圆孔中断4mm，房间隔近房顶部回声中断18mm，室间隔连续性好，右心、左房增大，肺动脉增宽；CDFI显示房间隔暗淡双向分流，肺

动脉收缩压40mmHg。

Ⅱ孔型房间隔缺损；（上腔静脉型）卵圆孔未闭；肺动脉高压

临床病例（六）

女性，51岁，临床诊断：先心病 室间隔缺损 肺动脉高压超声表现：左心扩大，肺动脉增宽；室间隔膜周部可见回声中断约25mm；CDFI显示以左向右为主的双向分流信号。降主动

脉至左肺动脉间有管状交通，宽约6mm；房间隔连续性好。肺动脉收缩压70mmHg。

1、室缺（膜周部） 室水平左向右为主双向分流。2、PDA  大动脉水平左向右为主双向分流。 3、肺动脉高压。

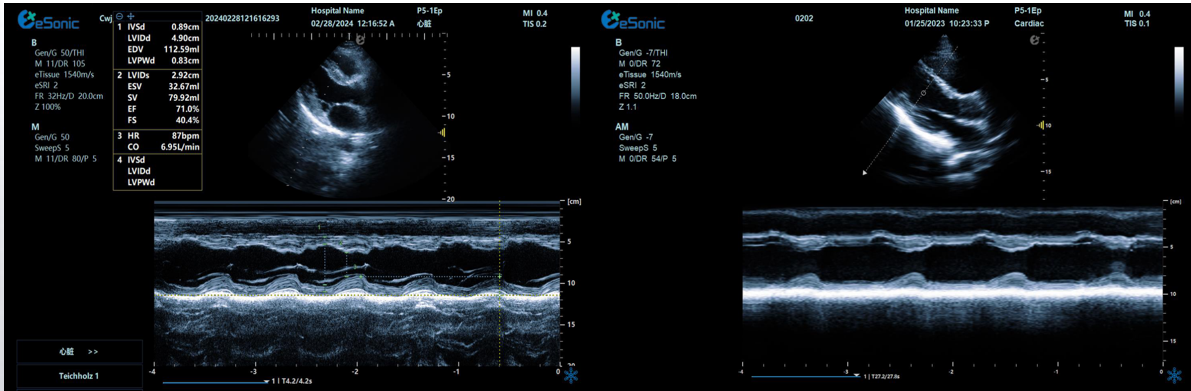

相关心脏应用功能--M型、解剖M型

M型-最常用的心功能检测法；高血压病除二维观察外，其室壁增厚及心腔大小的改变，均也可通过M型测量而获得

解剖M型-适用于心尖上翘者、瘦长体形者、室壁瘤形成等...

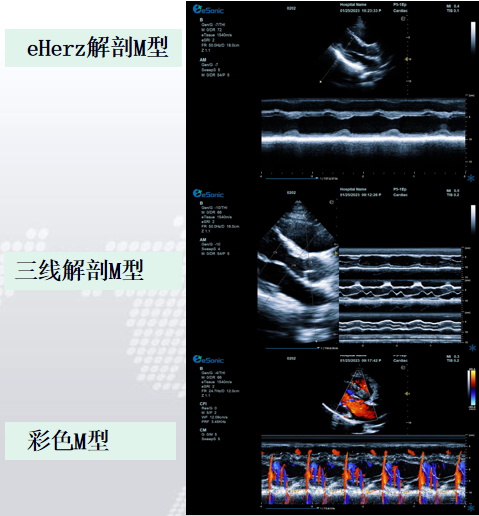

相关心脏应用功能--M型、解剖M型技术总结：

M型超声是评估心脏功能的重要方法之一，通过其高速的取样帧频，可以将心脏各个阶段的运动状态显示出来。

解剖m型：

不受角度限制，打破技术壁垒不影响M型图谱分辨率。

三线解剖M型：

同一心动周期，多节段评估心功能。

解决节段运动异常和判断同步化运动。

彩色M型：

直观显示室璧运动和血流动力学关系。

更精准判断血流时向，更精准评估心脏功能。

相关技术优势：eHertz的高敏感血流，提高血流敏感性，降低噪声干扰

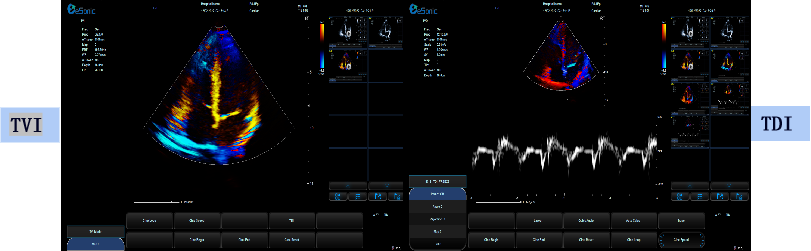

eHertz优异的TDI表现- 图像非常干净

组织多普勒

包含多种模式

可对室壁运动进行速度、加速度的测量和分析

可观察心肌运动、定量分析心肌的运动速度变化，检测心肌供血情况

可评价早期的舒张功能

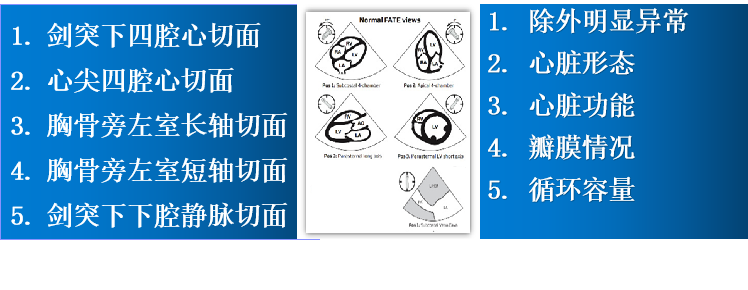

重症心脏超声- FATE方案：

是重症病人循环管理推荐的目标导向超声评估评估方案之一，在此基础上扩展快速的下腔静脉超声检查，增加和完善容量状态和液体反应性的评估。

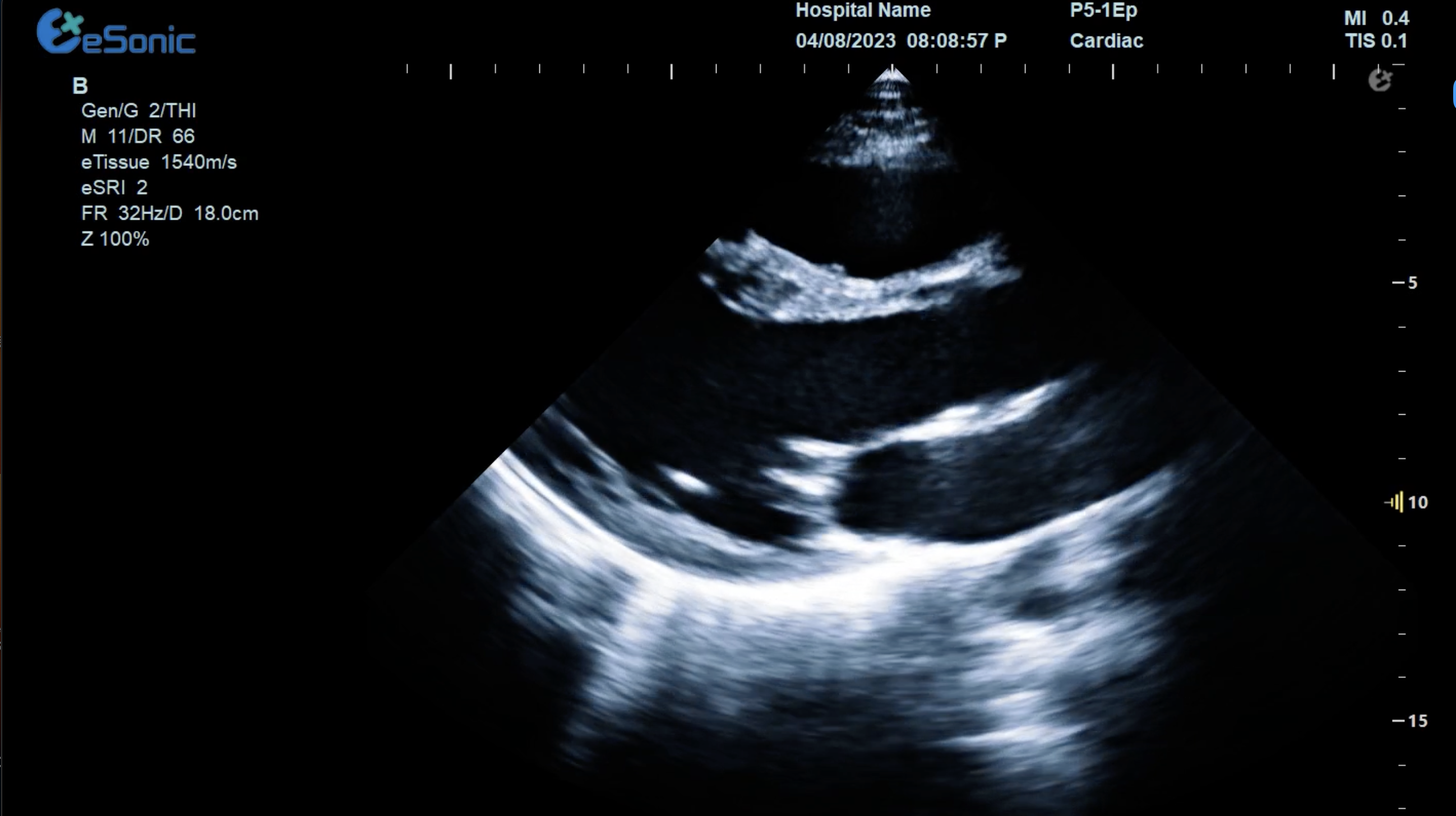

胸骨旁左心室长轴切面

扫查方法：探头放在胸骨左缘三到四肋间或距胸骨2-3cm处，探头标记指向患者右肩大约9-10点位置

超声声像图：显示左房、左室、主动脉、右室、室间隔及后壁；同时，此切面可观察二尖瓣及主动脉瓣的形态及运动。

胸骨旁大动脉短轴切面

扫查方法：探头置于胸骨旁第2、3肋间，在探查左室长轴切面基础上将探头顺钟向旋转90°

超声声像图：显示主动脉根部及三个瓣叶、左房、右房、三尖瓣、右室、右室流出道、肺动脉

胸骨旁左心室短轴切面（二尖瓣水平）

超声所见：左室呈圆形，右室呈新月形；舒张期二尖瓣前后叶开放呈“鱼口状 ”，收缩期关闭呈“一”字形

胸骨旁左心室短轴切面（乳头肌水平）

超声所见：清晰显示前外、后内组乳头肌、室间隔、右心室、左心室及室壁，观察左心室壁中间段各节段运动情况

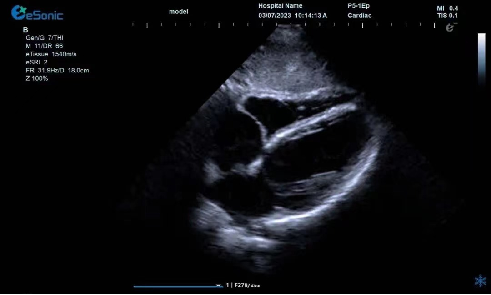

心尖四腔切面

扫查方法：探头放在心尖搏动处，使超声束由心尖向右上方指向心底。

超声声像图：显示左、右侧心房及心室、房室间隔；二、三尖瓣的形态及结构；心腔血流灌注、瓣膜返流等。

剑突下四腔心切面

扫查方法：探头置于剑突下,声束指向左肩,稍向上倾斜30°，接近心脏冠状切面

超声声像图：图像近场扇尖处可见肝实质反射，此切面可观察左心房、左心室、右心房、右心室、房间隔、室间隔、二尖瓣、三尖瓣等结构。

剑突下下腔静脉切面

扫查方法：在剑突下四腔心切面的基础上逆时针调整探头，直至标记指向被检者的头部，轻轻将探头向被检者右边倾斜。

超声声像图：显示右房，下腔静脉及肝静脉，注意观察下腔静脉及肝静脉有无扩张及搏动。

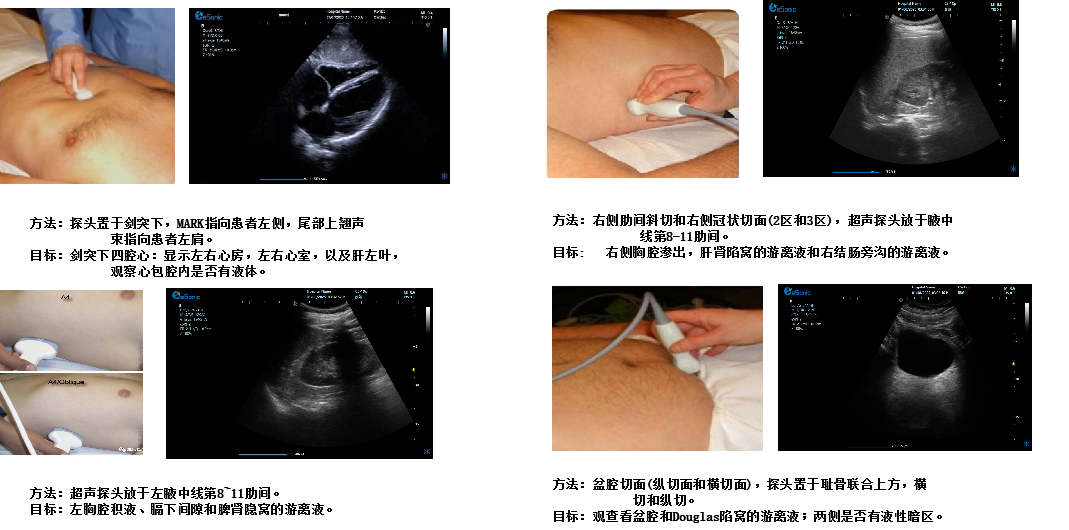

创伤评估FAST

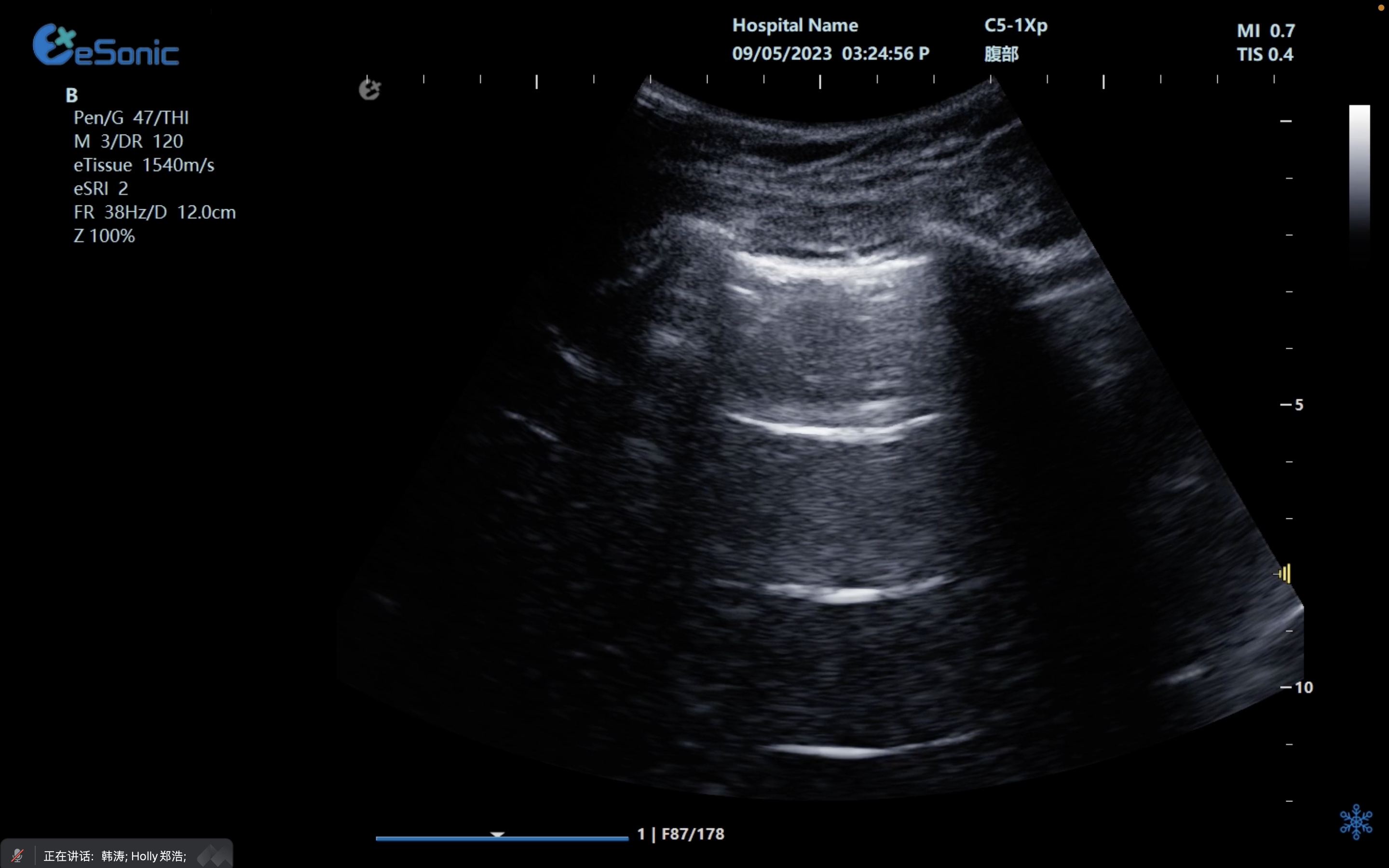

重症肺部超声

超声声像图：声束垂直胸膜线时，可见多条A线与胸膜线平行，且等间距。

膈肌超

评估内容：膈肌移动度、膈肌厚度、增厚率。

评估意义：判断病人膈肌功能，呼吸功能，脱机前后评估等

常用检查模式：B、M

检查探头：凸阵、线阵

对超声设备要求：M型、解剖M型；测量快速准确；有专用的测量包

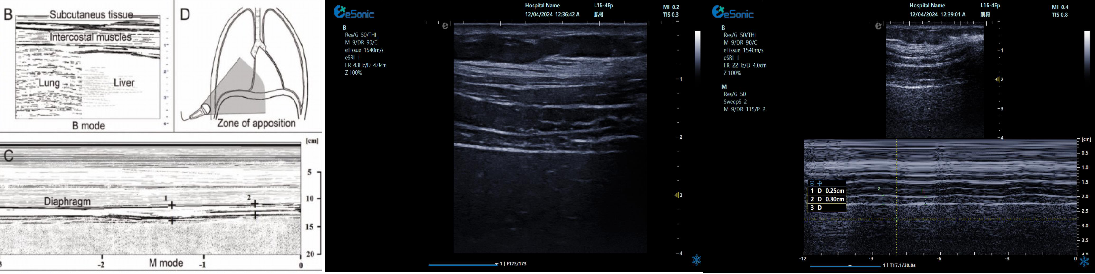

膈肌厚度检查

探头：高频线阵探头

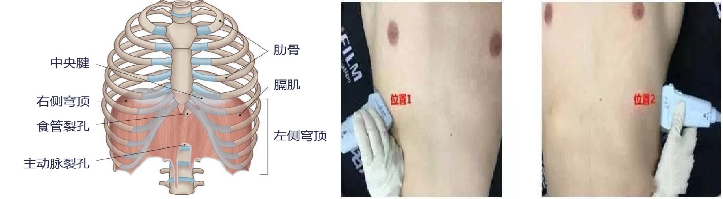

部位：放置于腋前线与腋中线，7/8肋间或8/9肋间，沿肋间隙放置，观察和测量膈肌的厚度。

功能：M型超声，膈肌测量包

膈肌厚度变化

膈肌厚度测量

呼气末膈肌厚度正常值为2.0-3.5cm

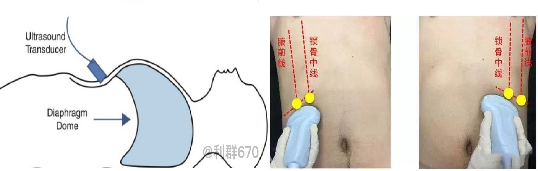

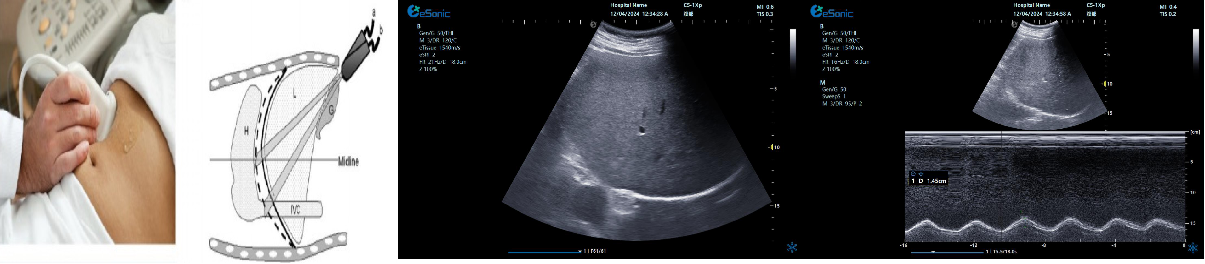

膈肌活动度检查

探头：低频探头

部位：放置在腋前线或锁骨中线与肋缘交界处，启用M模式取样线垂直于膈肌，观察和测量膈肌运动幅度。

功能：M超，膈肌测量包

膈肌活动度测量

eHertz新技术助力急重症新突破 ---超声引导下的有创操作

超声引导下心包穿刺；胸腔积液及积气穿刺、置管；腹腔积液的抽取；CVC、PICC置管；超声引导下动脉穿刺；穿刺活检；ECMO；重症胰腺炎经皮穿刺置管引流；区域神经阻滞

肌骨领域超声引导介入治疗

穿刺针智能解决方案：穿刺针增强显影，智能MAP，无磁导航，为临床医生有创穿刺保驾护航，真正实现精准导航。

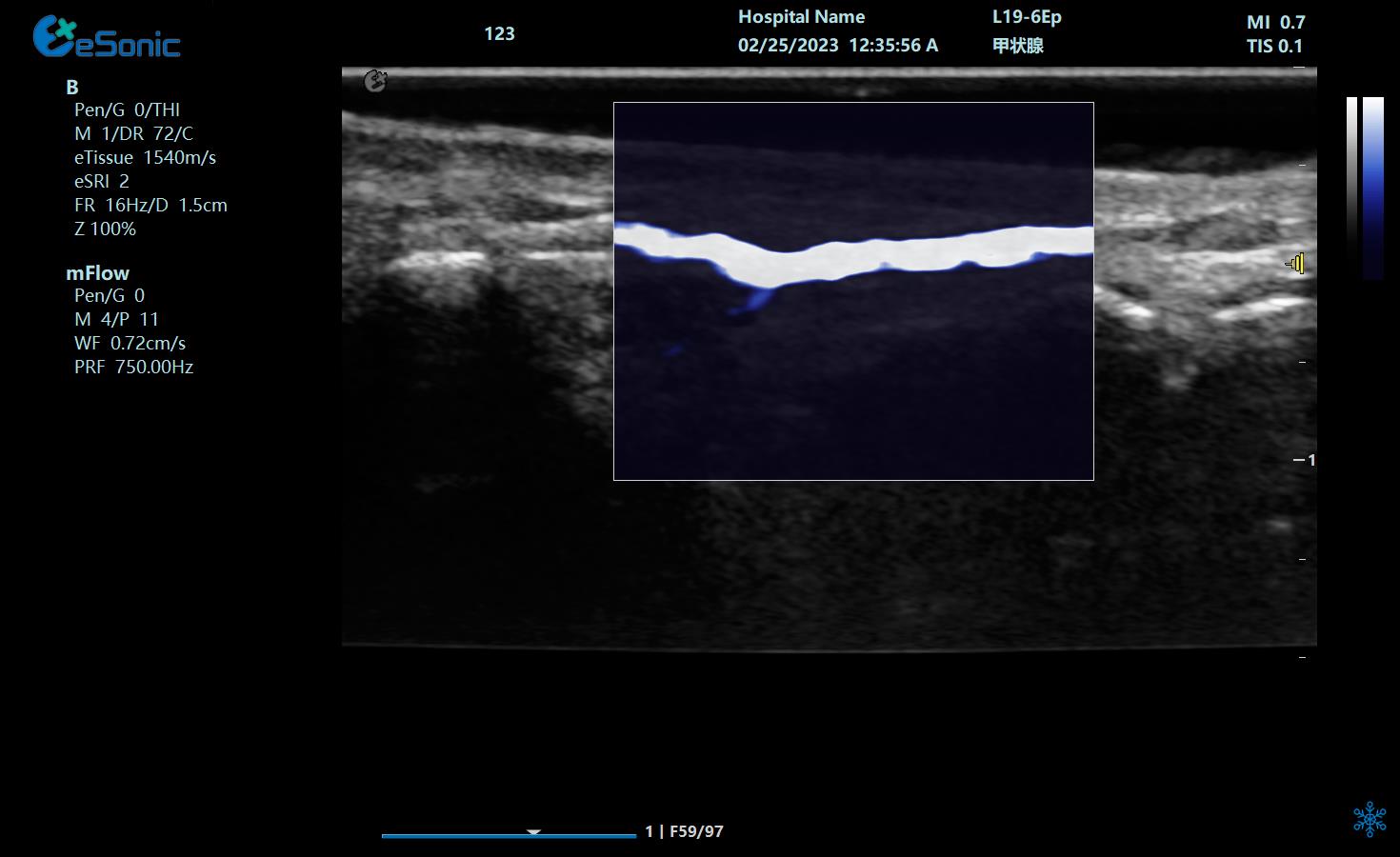

eHertz新技术助力急重症新突破---mFlow开创感染性休克，微循环灌注评估新思路

彩色多普勒成像、3D壁滤波原理；血流敏感度明显提升，分辨率达100微米；支持灰阶和微血流量同步测量、可测极低速血流的速度；多种模式，多数据定量

急重症应用：重症肾移植病人肾脏的评估；急性肾损伤评估；微循环灌注；感染性休克。

优异的人机工程学及操作设计

便捷操作的按键设计：充分考虑各种应用场景，合理布局按键，操作简单易学，合理匹配参数调节布局，还可支持用户自定义功能，可一键保存用户自定义检查模式。

线缆管理：台车充分考虑线缆管理在急重症病房的重要性，两侧挂钩以及拓展器设计， 减少了因线缆碾压造成的探头损坏及拖地污染造成 的可能的交叉感染。

秒唤醒：超静音面板冷却系统。完全启动仅需30s，完全关闭仅需15s。在紧急情况下以最快的速度使机器进入工作状态，让医生感受到前所未有的响应速度。

四探头扩展器：台车配置四个探头扩展器，一秒内即可切换探头，能让医生在最短的时间内完成探头的切换，满足不同部位穿刺引导的需求。

图像一键优化eTuner：丰富的一键优化功能，包括：二维、彩色、频谱及TDI优化。智能 优化调节各种图像参数，大大减少按键操作，提高工作效率。

超大容量：1T固态硬盘，为临床医生提供了扫查数据存储支持。

超静音面板冷却系统：完全启动仅需30s，完全关闭仅需15s。为医生提供生命求治的宝 贵时间。

超强机身及背光设计：钛镁合金机身防腐耐磨，适应各种应用场景；仿人体指感背光按键、确保暗室操作环境；
