Needle TS
E超新技术赋能介入诊疗
当发现甲状腺或乳腺等部位的包块时,超声检查是我们建议的首选检查方式。超声下发现包块过大影响正常生活或具备恶性征象的情况下,医生会建议先行穿刺活检,根据病理结果给予治疗解决方案,在这过程中超声引导下穿刺介入手术就给临床提供了诊断和治疗方向。
介入超声是在超声引导下将穿刺针、导管等医疗器具准确的进入靶目标从而达到诊断和治疗的一种手术手段,介入超声包括细针穿刺活检(FNA)、置管引流、囊肿硬化、结节的热消融。超声引导下穿刺介入手术就是在超声仪器检测下可直接观察到病灶目标,定位后将穿刺针对准靶目标后进行抽吸,如抽取肿瘤的实质是行组织或细胞的活检,胸水、腹水抽吸是实行抽液治疗。穿刺方法分为平面内穿刺和平面外穿刺,平面内穿刺是指沿探头长轴方向的穿刺A图所示,平面外穿刺是指探头短轴上的穿刺B图所示。
甲状腺FNA过程图
A平面内穿刺 B平面外穿刺
临床科室提升院内学科地位其中一个最主要的方向,就是提升穿刺技术,尤其是资历尚浅的医生。是否具备穿刺架、引导线、穿刺针进针的角度是否合适以及针显示清晰程度就尤为重要了。二维超声引导下随着进针路线的偏转,穿刺针的回声会有不同效果,当针头与皮肤的角度不当时会导致针的显影消失,从而影响医生判断,甚至会出现“盲穿”,导致手术风险性提高。
针对这一系列问题,逸超医疗科技基于强大的RawVision™原数精准平台SDBeam™软波束合成技术,研发出了不依靠穿刺架、穿刺引导线的情况下,基于穿刺针增强➕无磁导航定位的Needle Tracks解决方案,这个技术不仅使针本身回声明显增强,而且不加磁导航针尖自带智能定位延长线,可清晰显示穿刺路径,帮助医生快速完成路径预断并安全完成穿刺手术
Needle tracks技术的优点
01
操作简单
无需穿刺架,只需键盘上Needle tracks一键就可启动,易于上手,新上手医生也可以快速学会,且加上该技术后不影响二维图像质量,不影响医生判断:

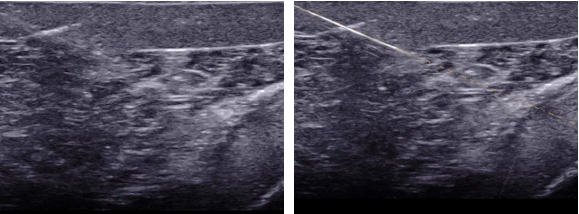

常规B 模式 Needle Tracks后
02
智能识别
根据不同粗细的针默认自动优化参数,小于0.4mm(27G以上规格)的细针也能识别并显示清晰,解决医生细小伤口较难穿刺的痛点
03
智能路径预判无需磁导航
市场上大部分仪器行穿刺路径预判时需加上磁导航技术,而Needle Tracks技术在不使用磁导航的情况下,仅根据穿刺针回声的显⽰就可自动追踪进针延长路径(右图虚线所示),延长路径并随针头调整同步变换⾓度,辅助医生快速找到延长靶点从而进行精准穿刺
04
临床应用广泛

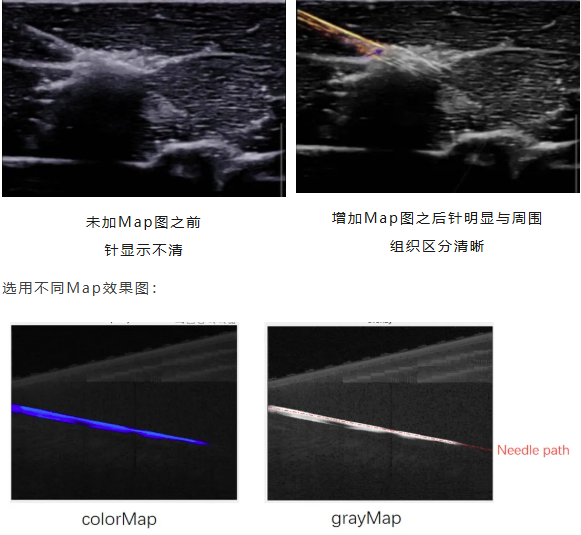

满足传统超声科、麻醉室、重症室、介入室、康复科等不同科室临床穿刺需求,如超声引导下甲状腺/乳腺/肝脏/肾脏等囊肿穿刺抽液硬化治疗、臂丛神经/坐骨神经的阻滞麻醉、胸腔/心包腔/腹腔置管引流手术、经皮肾盂造瘘/经皮经肝胆管/经皮胆囊造瘘及置管引流术等等,特别是射频术后消融行穿刺的患者,空化效应导致医生难以识别针和组织回声,该技术可给针选用不同的Map图,医生肉眼可见针与周边的组织明显区分开来,从而快速完成穿刺,大大缩短手术时间。
